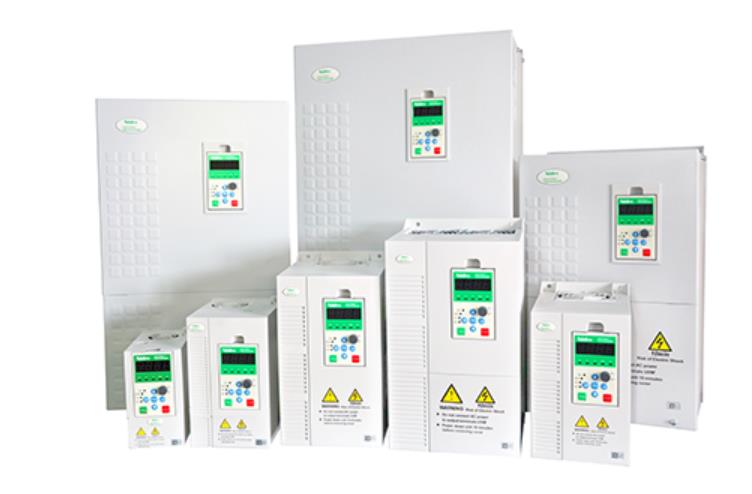

NE200/300變頻器

NE200/300

0.4KW-900KW
0-550赫茲

NE Drive亮點

?簡單，可靠，容易使用
?出色的控制性能
?出色的適應性
?優化EMC設計，在高干擾環境下具有良好的抗干擾能力
?基于熱仿真和減小產品尺寸的緊湊型設計

輸入

額定電壓/頻率

NE200-2Sxxxx：1相200V?240V; 50Hz / 60Hz
NE200-4Txxxx：3相380V?440V; 50Hz / 60Hz

NE300-4Txxxx：3相380V~440V; 50Hz/60Hz

電壓范圍

NE200-2Sxxxx：176V?264V; 電壓不平衡度：< 3％；允許頻率波動：±5％
NE200-4Txxxx：304V?456V; 電壓不平衡度：< 3％；允許的頻率波動：±5％

NE300-4Txxxx：304V~456V；電壓不平衡度：< 3％；允許的頻率波動：±5％

輸出量

電壓范圍	NE200-2Sxxxx：0?200V /240V; NE200-4Txxxx：0?380V / 440V；NE300-4Txxxx：0~380V / 440V
過載能力	G型：150％額定電流1min，180％額定電流20s P型：120％額定電流1min，150％額定電流1s

控制功能

控制方式	有PG矢量控制（VC）	無PG矢量控制（SVC）	V / F控制
啟動轉矩	----	0.5Hz 150％	1.5Hz的150％
調速范圍	----	1：100	1:50
速度穩定精度	----	±0.2％	±0.5％
轉矩控制	----	是	不適用
轉矩精度	----	±10％	----
轉矩響應時間	----	<20ms	----

產品功能

關鍵功能	轉矩/速度控制模式切換，多功能輸入/輸出端子，欠壓調節，三地切換，轉矩限制，多段速運行，滑差補償，PID調節，簡易PLC，限流控制，手動/自動轉矩提升，電流限定，AVR功能
頻率設定	鍵盤，端子Up/Dn，通訊，模擬給定AI1 / AI2
輸出頻率	0.00?550.0赫茲
起動頻率	0.00?60.00赫茲
加減速時間	0.01?3600.0秒
能耗制動	400V驅動：制動單元?jiǎng)幼麟妷海?50?750V; 200V驅動：制動單元?jiǎng)幼麟妷海?60?390V;
直流制動	直流制動起始頻率：0.00?550.0Hz 直流制動電流：G型0.0?100.0 ％; P型0.0?80.0 ％直流制動時間：0.0?30.0s; 無需直流制動起始等待時間，實現快速制動
磁通制動	通過增加電機磁通量的方法使電機快速減速

獨特功能

參數拷貝

參數上傳，下載。用戶可以禁止覆蓋已經上傳的參數。

保護功能

電源欠壓/過壓保護，過流保護，IGBT保護，散熱器過熱保護，驅動器過載保護，電機過載保護，外部設備故障保護，輸出相間短路保護，運行中異常掉電，輸入電源異常，輸出缺相，EEPROM異常，模擬輸入異常，通訊異常，版本兼容性異常，拷貝異常，硬件過載保護

環境

應用環境	垂直安裝在通風良好的機柜內。禁止水平或其他安裝方式。冷卻介質是空氣。避安裝在不受陽光直射、無灰塵、無腐蝕性氣體、無可燃?xì)怏w、無油霧、無蒸汽和水滴的環境。
環境溫度	-10?+ 40°C，40至50°C之間降額使用，每升高1°C，額定輸出電流就降低1％
濕度	5?95％無凝結
高度	0?2000m，1000米以上降額使用，額定輸出電流每增加1 00m降低1％
振動	3.5mm，2?9Hz; 10 m / s2，9?200Hz; 15 m / s2，200?500Hz
貯存溫度	-40?+ 70°C

結構體

防護等級	IP20
冷卻	強制風冷
